JRF系列燃煤熱風爐

產品概述

JRF系列燃煤熱風爐為通用性熱風裝置，與各種物料的干燥設備配套使用。廣泛用于糧食、種子、飼料、果品、脫水蔬菜、香茹、木耳、銀耳、茶葉、煙葉等農產品、食品、醫藥品、化工原料、輕重工業產品的加熱除濕，還可用于各種設施的加熱以及庫房除濕等。

400-822-0082: 在線聯系

產品詳情圖片集錦

應用范圍

該爐為通用性熱風裝置，與各種物料的干燥設備配套使用。廣泛用于糧食、種子、飼料、果品、脫水蔬菜、香茹、木耳、銀耳、茶葉、煙葉等農產品、食品、醫藥品、化工原料、輕重工業產品的加熱除濕，還可用于各種設施的加熱以及庫房除濕等。

工作原理

該爐集燃燒與換熱為一體以爐體高溫部位進行換熱的新型間接加熱技術，煙和空氣各行其道，加熱環保，熱效率高（達60-75％），升溫快，體積小，安裝方便，使用可靠，且價格低。

產品特點

采取了耐高溫措施，從而使其壽命比列管式熱風爐大大延長，并采用了煙氣縱向沖刷散熱片和負壓式排煙方式，換熱部位不積灰塵，無須清理，熱性能穩定。可用各種煤或柴作燃料，并配有二次進風裝置燃燒完全。該爐的各項技術經濟指標均達到了國內較好水平。

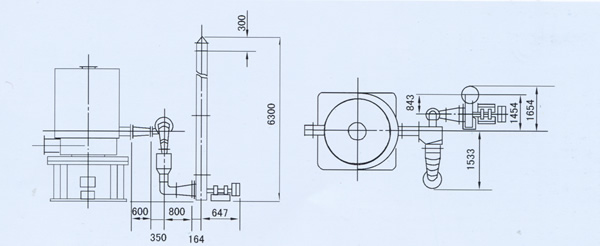

安裝示意圖

技術參數

名稱\型號	JRF-15	JRF-20	JRF-30	JRF-40	JRF-60	JRF-80	JRF-100
內筒直徑	760	760	1170	1170	1470	1670	1870
外筒直徑	1280	1280	1840	1840	2200	2460	2700
總高	3500	3500	4260	4760	4810	5110	5310
設備重量	3.15T	3.65T	6.8T	7.5T	9.8T	11.7T	13.5T
熱風出口直徑	300	300	500	500	500	600	600
熱風出口高度	1585	1585	1670	1670	1670	1770	1770
煙氣出口直徑	250	250	250	250	250	300	320
煙氣出口高度	2050	2050	2220	2220	2220	2385	2385
牛角彎頭型號	XZD/G φ578					XZD/G φ810
每小時耗煤量	43kg	57kg	85kg	115kg	170kg	230kg	286kg
煤的燃燒值	5000kcal/h
熱效率	70-75％					75-80％
引煙風機型號	Y5-47-3.15C-1.5KW	Y5-48-4C-2.2KW	Y5-48-4C-3KW		Y5-47-4C-3KW	Y5-47-4C-4KW	Y5-47-5C-7.5KW

敬告注意：
環境基準溫度標準按18℃±2℃．煤的熱值以5000kcal/kg計算。
表中熱風溫度是按輸出風量確定的。熱風爐JRF4型的熱風溫度可達200℃以上， JRF5、JRF6型熱風溫度可達300℃以上（特殊制造可達500℃以上），用戶根據需要進行調整。
熱風爐煙窗配置高度： JRF4型3—5米， JRF5、 JRF6型為5—8米。
表中外形尺寸對應位置見熱風爐安裝示意圖。
爐膛下部?jī)?nèi)側壁上的耐火層以爐蓖處為起點，其高度： JRF4-4型為0．5米，可現場安裝。
JRF6型為鏈條爐排式燃燒裝置。
